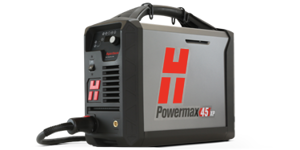

Sistema a plasma Powermax45 XP
Para ver arquivos em outros idiomas, acesse a biblioteca de documentos.
Vídeos com instruções (11)
Manuais do operador e de instruções (3)
Cut Charts for Cartridge Adapter on Duramax Torches (Multilingual) (Revision 1)
PDF (5.59MB)
Powermax45 XP Manual do Operador Revisão 4 (Português/Portuguese)
PDF (14.2MB)
Safety and Compliance Manual (Revision 9) (Multilingual)
PDF (6.42MB)
Mostrando 3 de 3 documentos
Manuais de serviços (2)
Powermax45 XP Manual de Serviços Revisão 2 (Português / Portuguese)
PDF (30.58MB)
Tochas robóticas Duramax™ e Duramax Hyamp 45°, 90°, 180° Manual e servicio Revisão 3 (Português/Portuguese)
PDF (4.2MB)
Mostrando 2 de 2 documentos
Especificações
| Tensões de entrada (± 10%) |
CSA | 200–240 V, 1F, 50 a 60 Hz Ou 480 V, 3F, 50 a 60 Hz1 |
|---|---|---|
| CE/CCC | 230 V, 1F, 50 a 60 Hz Ou 400 V, 3F, 50 a 60 Hz |
|
| Corrente de entrada a 6,5 kW |
CSA | 200–240 V, 1F, 39/32 A Ou 480 V, 3F, 9,4 A1 |
| CE/CCC | 230 V, 1F, 33 A Ou 400 V, 3F, 10 A |
|
| Corrente de saída | 10–45 A | |
| Tensão de saída nominal | 145 VCC | |
| Ciclo de trabalho A 40 °C |
CSA |
50% a 45 A, 200–240 V, 1F |
| CE/CCC | 50% a 45 A, 230 V, 1F 60% a 41 A, 230 V, 1F 100% a 32 A, 230 V, 1F 50% a 45 A, 400 V, 3F 60% a 41 A, 400 V, 3F 100% a 32 A, 400 V, 3F |
|
| Tensão de circuito aberto (OCV) | 275 VCC (200–240 V, CSA/CE/CCC e 480 V, CSA) 265 VCC (400 V CE/CCC) |
|
| Dimensões com alças | 442 mm C; 173 mm L; 357 mm A | |
| Peso com tocha de 6,1 m | CSA | 14 kg |
| CE/CCC | 15 kg | |
| Suprimento de gás | Corte: ar (limpo, seco e isento de óleo), nitrogênio, F5 Goivagem: ar (limpo, seco e isento de óleo), nitrogênio, F5 Marcação: ar (limpo, seco e isento de óleo) argônio |
|
| Entrada de gás recomendada faixa de fluxo/pressão |
188 l/min a 5,9 bar | |
| Comprimento do cabo de alimentação de entrada | 3 m | |
| Tipo de fonte de alimentação | Inversor — Transistor IGBT | |
| Especificação de potência do motor | 12.5 kVA (10 kW) para saída total de 45 A | |
| Eficiência elétrica | 88% | |
| Reciclabilidade | 100% | |
| Certificações | Certificado pela CSA para uso nas Américas e na Ásia, exceto China. CCC para uso na China. CE, RCM, GOST-TR, UkrSEPRO e AAA da Sérvia para uso na Europa, Austrália, Bielorrússia, Cazaquistão, Rússia, Sérvia, Ucrânia e outros países nos quais essas certificações forem aceitas. | |
| Garantia | Fonte de alimentação: 3 anos Tocha: 1 ano |
|
1 Para uso somente na América do Norte.
Operação de gerador acionado por motor
| Taxa de potência do motor | Corrente de saída do sistema | Desempenho (estiramento do arco) |
|---|---|---|
| 10 kW | 45 A | Total |
| 8 kW | 45 A | Limitado |
| 6 KW | 30 A | Total |
Capacidade
| Capacidade | Espessura | Velocidade de corte |
|---|---|---|
| Corte | ||
| Recomendada | 16 mm (5/8 pol) 22 mm (7/8 pol) |
500 mm/min (20 pol/min) 250 mm/min (10 pol/min) |
| Separação (corte manual) | 29 mm (1-1/8 pol) | 125 mm/min (5 pol/min) |
| Perfuração* | 12 mm (1/2 pol) | |
* Especificação de perfuração para uso manual ou com o controle automático de altura da tocha.
| Capacidade | Taxa de remoção de metal | Perfil de entalhe |
|---|---|---|
| Goivagem | ||
| Goivagem comum | 3,4 kg por hora | 3,2 mm C x 6,8 mm L |
Tabela de corte em produção
| Material | Espessura polegadas |
Corrente A |
Velocidade de corte em produção* pol/min |
|
|---|---|---|---|---|
| Aço-carbono | 10 GA | 45 | 181 | |
| 1/4 | 45 | 72 | ||
| 3/8 | 45 | 38 | ||
| 1/2 | 45 | 24 | ||
| 5/8 | 45 | 16 | ||
| Aço inoxidável | 10 GA | 45 | 134 | |
| 1/4 | 45 | 59 | ||
| 3/8 | 45 | 29 | ||
| 1/2 | 45 | 19 | ||
| 5/8 | 45 | 13 | ||
| Alumínio | 1/8 | 45 | 263 | |
| 1/4 | 45 | 104 | ||
| 3/8 | 45 | 42 | ||
| 1/2 | 45 | 26 | ||
| 5/8 | 45 | 14 | ||
| Material | Espessura mm |
Corrente A |
Velocidade de corte em produção* mm/min |
|---|---|---|---|
| Aço-carbono | 3 | 45 | 5590 |
| 6 | 45 | 2110 | |
| 10 | 45 | 920 | |
| 12 | 45 | 690 | |
| 16 | 45 | 400 | |
| Aço inoxidável | 3 | 45 | 4725 |
| 6 | 45 | 1695 | |
| 10 | 45 | 870 | |
| 12 | 45 | 540 | |
| 16 | 45 | 320 | |
| Alumínio | 3 | 45 | 7120 |
| 6 | 45 | 3095 | |
| 10 | 45 | 1015 | |
| 12 | 45 | 745 | |
| 16 | 45 | 340 |
* As velocidades de corte em produção são resultados dos testes de laboratório da Hypertherm. Para obter desempenho de corte ideal, as velocidades de corte reais podem variar com base em diferentes aplicações de corte. Para obter mais detalhes, consulte o manual do operador.
A gestão ambiental é um dos principais valores Hypertherm. Nossos produtos Powermax são desenvolvidos de modo a satisfazer e exceder as normas ambientais globais, incluindo a diretiva RoHS.
Consumíveis
Corte com maior alcance
| Tocha | Faixa operacional | Capa | Bico/bocal | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 30 A - 45 A | 420413 | 420410 | 420408 | 220857 |
| Tochas Duramax Lock - Manual - 75° | 30 A - 45 A | 420413 | 420410 | 420408 | 220857 |
| Tochas Duramax Lock - Mecanizada - 180° | 30 A - 45 A | 420413 | 420410 | 420408 | 220857 |
Corte de formas complexas
| Tocha | Faixa operacional | Bocal | Capa | Bico | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 30 A - 45 A | 220931 | 220854 | 220930 | 220842 | 220947 |
| Tochas Duramax Lock - Manual - 75° | 30 A - 45 A | 220931 | 220854 | 220930 | 220842 | 220947 |
| Tochas Duramax Lock - Mecanizada - 180° | 30 A - 45 A | 220955 | 220854 / 220953 (Ôhmico) | 220930 | 220842 | 220947 |
Corte mecanizado
| Tocha | Faixa operacional | Bocal / Defletor | Capa / Capa (ôhmica) | Bico | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|---|
| Tochas Duramax Lock - Mecanizada - 180° | 15 A - 45 A | 220817 / 220955 (Defletor desprotegido) | 220854 / 220953 (Ôhmico) | 220941 | 220842 / 220777 (Atualização de longa vida CopperPlus) | 220857 |
Corte por arrasto
| Tocha | Faixa operacional | Bocal | Capa | Bico | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 15 A - 45 A | 220818 | 220854 | 220941 | 220842 / 220777 (Atualização de longa vida CopperPlus) | 220857 |
| Tochas Duramax Lock - Manual - 75° | 15 A - 45 A | 220818 | 220854 | 220941 | 220842 / 220777 (Atualização de longa vida CopperPlus) | 220857 |
Corte rente
| Tocha | Faixa operacional | Anel retentor | Bico/bocal | Capa | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 30 A - 45 A | 420540 | 420633 | 420536 | 420635 | 420634 |
| Tochas Duramax Lock - Manual - 75° | 30 A - 45 A | 420540 | 420633 | 420536 | 420635 | 420634 |
| Tochas Duramax Lock - Mecanizada - 180° | 30 A - 45 A | 420540 | 420633 | 420536 | 420635 | 420634 |
Goivagem com maior alcance
| Tocha | Faixa operacional | Capa | Bico/bocal | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 30 A - 45 A | 420413 | 420412 | 420408 | 220857 |
| Tochas Duramax Lock - Manual - 75° | 30 A - 45 A | 420413 | 420412 | 420408 | 220857 |
| Tochas Duramax Lock - Mecanizada - 180° | 30 A - 45 A | 420413 | 420412 | 420408 | 220857 |
Goivagem de controle máx.
| Tocha | Faixa operacional | Bocal | Capa | Bico | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 25 A - 45 A | 420480 | 220854 | 420419 | 220842 | 220857 |
| Tochas Duramax Lock - Manual - 75° | 25 A - 45 A | 420480 | 220854 | 420419 | 220842 | 220857 |
| Tochas Duramax Lock - Mecanizada - 180° | 25 A - 45 A | 420480 | 220854 | 420419 | 220842 | 220857 |
Goivagem de precisão
| Tocha | Faixa operacional | Defletor | Capa | Bico | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 10 A - 25 A | 420414 | 220854 | 420415 | 220842 | 220857 |
| Tochas Duramax Lock - Manual - 75° | 10 A - 25 A | 420414 | 220854 | 420415 | 220842 | 220857 |
| Tochas Duramax Lock - Mecanizada - 180° | 10 A - 25 A | 420414 | 220854 | 420415 | 220842 | 220857 |
Marcação
| Tocha | Faixa operacional | Bocal | Capa | Bico | Eletrodo | Distribuidor de gás |
|---|---|---|---|---|---|---|
| Tochas Duramax Lock - Manual - 15° | 10 A - 25 A | 420542 | 220854 | 420415 | 220842 | 220857 |
| Tochas Duramax Lock - Manual - 75° | 10 A - 25 A | 420542 | 220854 | 420415 | 220842 | 220857 |
| Tochas Duramax Lock - Mecanizada - 180° | 10 A - 15 A | 420542 | 220854 | 420415 | 220842 | 220857 |
| Tochas Duramax Lock - Mecanizada - 180° | 10 A - 25 A | 420542 | 220854 | 420415 | 220842 | 220857 |
| Tochas Duramax Lock - Mecanizada - 180° | 15 A - 25 A | 420542 | 220854 / 220953 (Ôhmico) | 420415 | 220842 | 220857 |
