最高の切断品質と切断安定性
- HyPerformance プラズマは精密部品を最高の品質と安定性で切断
- HyDefinition® 技術がプラズマアークを収束、集中させ、80 mm までのよりパワーのある高精度切断を可能
- 新しい HDi™ テクノロジーは、薄いステンレスでの HyDefinition 切断品質、非常に鋭い上部端面品質、光沢のある表面仕上げ、そして角度変動を低減することによって精密な角度を実現
- 特許取得の True Hole™ テクノロジー (自動ガスシステム専用) は、従来のプラズマで達成された穴品質に比べて著しく改善された品質を達成
運用コストの最小化

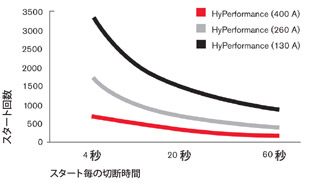

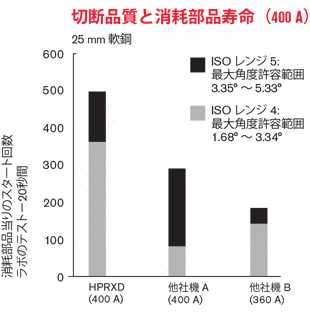

- LongLife® 技術が、消耗部品寿命を長持ちさせ、安定した切断品質を実現
- 高速切断で、時間当たりの製品数を向上させ、切断品質の向上により二次作業のコストを実質的に排除
- 特許取得の PowerPierce® 技術は、これまでよりさらに厚い材料のピアスを可能にし、ガス溶断のような低速切断技術を代替
「何でもできる」万能性
- 炭素鋼、ステンレス、アルミ、その他を高精度で切断、開先、マーキング
- モジュールシステム設計で、必要に応じて電源装置のアップグレードやシステムの機能アップが簡単
業界最高の信頼性
- 堅牢でシンプルなシステム構造で、パーツ数が他社製品より 50% 少ない
- 最高クラスの製造技術と徹底した試験により、システムは最高水準
仕様
| 概説 | |
|---|---|
| 最大 OCV (U0) | 360 VDC |
| 最大出力電流 (I2) | 400 A |
| 出力電圧 (U2) | 50 ～ 200 VDC |
| 使用率定格 (X) | 80 kW において 40°C で100% |
| 室温/使用率 | 電源装置は-10°C ～ +40°C で作動します。 |
| 力率 (cosφ) | 400 ADC 出力時 0.98 |
| 冷却 | 強制エア (クラス F) |
| 絶縁 | クラス H |
| 軟鋼切断能力 | ドロスフリー 製品ピアス 最大切断能力 |
38 mm
50 mm 80 mm |
| ステンレス切断能力 | 製品ピアス 最大ピアス能力** 分離 |
45 mm
75 mm 80 mm |
| アルミ切断能力 | 製品ピアス 分離 |
45 mm
80 mm |
| 速度 (軟鋼) |
最大出力電流で取扱説明書仕様 |
12 mm
4430 mm/分 (170 ipm) |
| 切断角度 | ISO 9013 範囲* |
2~4
|
| 溶接性 | 即溶接可能 | |
| プロセスガス 素材別 (プラズマ/シールド) |
軟鋼 ステンレス アルミ |
02/エア、02/02 |
| 使用電流 (切断時) |
すべての材料ですべての工程が利用できるとは限りません | 30~400 |
* ISO 9013 は熱切断製品の切断品質を定義する規格です。レンジが低くなる (レンジ 1 が最低) ほど、切断面の角度は小さくなります。レンジ 4 の切断角度はレンジ 5 のものより良くなります。
** 最大ピアスには、オートガスコンソールの使用と制御動作プロセスが必要です。詳細は技術マニュアルを参照してください。
購入情報
当社の購入場所ページで認定パートナーをご覧になるか、 さらにサポートが必要な場合は直接 Hypertherm までご連絡ください。
リソース
説明書およびドキュメント
HPR カートリッジ 切断プロセスを簡単に 第 3 版 898210JA (日本語/Japanese)
最終更新
2023/09/20
PDF (463KB)
HPR カートリッジでいかに簡素化されるかをご覧ください
製品寿命と切断品質の向上を実現する HPRXD システム用一体型 HPR カートリッジは、たった 1 つで従来の消耗部品 5 個分の代わりとなります。これにより注文が簡素化され、交換が迅速になり、エラーが減少します。
HPR カートリッジ
HPR カートリッジ消耗部品新製品!
| 軟鋼プロセス | リテイニングキャップ | カートリッジ (10 パック) | 水管 | トーチ本体 |
|---|---|---|---|---|
| 80 A (標準切断)* | 420708 | 420803 | 420728 | 420729 |
| 130 A (標準切断)* | 420708 | 420705 | 420728 | 420729 |
| 260 A (標準切断 / 開先切断)* | 420708 | 420715 | 420728 | 420729 |
* HPR カートリッジには、新しいトーチ本体、水管、リテイニングキャップが必要です。HPR カートリッジのトーチ本体は標準 HPRXD レセプタクル (部品番号 220705) に直接接続します。
HPR カートリッジは、10 個単位でパッケージ化され、パートナーに販売されます。
HPR カートリッジキット新製品!
| 種類 | キットの部品番号 | 含まれている部品番号 | 説明 | 数量 |
| トーチスターターキット | 528101 | 420729 | トーチ本体 | 1 |
| 420728 | 水管 | 1 | ||
| 420708 | リテイニングキャップ | 1 | ||
| 528107 | キット：O リングカートリッジトーチ | 1 | ||
| カートリッジ 3個入りキット |
528102 | 420803 | キット：カートリッジ、80 A | 3 |
| 528103 |
420705 |
キット：カートリッジ、130 A | 3 | |
| 528104 | 420715 | キット：カートリッジ、260 A | 3 | |
| 528105** | 420803、420705、420715 | キット：カートリッジ、マルチアンペア | 3 |
** 注：528105 カートリッジ マルチアンペアキットには各アンペア数 (80 A、130 A、260 A) が 1 個ずつ含まれています。
HPR400XD 標準消耗部品
HPR400XD トーチ
軟鋼
シールドキャップ シールド ノズルリテイニングキャップ ノズル渦巻きリング 電極 水管
400 アンペア消耗部品 - 軟鋼
| アンペア数 | シールドキャップ | シールド | ノズルリテイニングキャップ | ノズル | 渦巻きリング | 電極 | SilverPlus 電極 | 水管 |
|---|---|---|---|---|---|---|---|---|
| 30 A | 220747 | 220194 | 220754 | 220193 | 220180 | 220192 | ______ | 220340 |
| 50 A | 220747 | 220555 | 220754 | 220554 | 220553 | 220552 | ______ | 220340 |
| 80 A | 220747 | 220189 | 220756 | 220188 | 220179 | 220187 | 420566 | 220340 |
| 130 A | 220747 | 220183 | 220756 | 220182 | 220179 | 220181 | 220665 | 220340 |
| 200 A | 220637 | 220761 | 220757 | 220354 | 220353 | 220352 | 220666 | 220340 |
| 260 A | 220637 | 220764 | 220760 | 220439 | 220436 | 220435 | 220668 | 220340 |
| 400 A | 220637 | 220636 | 220635 | 220632 | 220631 | 220629 | 420530 | 220571 |
| 80 A 開先 | 220637 | 220742 | 220845 | 220806 | 220179 | 220802 | ______ | 220700 |
| 130 A 開先 | 220637 | 220742 | 220740 | 220646 | 220179 | 220649 | ______ | 220700 |
| 200 A 開先 | 220637 | 220658 | 220845 | 220659 | 220353 | 220662 | ______ | 220700 |
| 260 A 開先 | 220637 | 220741 | 220740 | 220542 | 220436 | 220541 | ______ | 220571 |
| * 260 A 開先 | 220637 | 220897 | 220896 | 220898 | 220436 | 220899 | ______ | 220571 |
| 400 A 開先 | 220637 | 220636 | 220635 | 220632 | 220631 | 220629 | ______ | 220571 |
* 標準の消耗部品を使用している際に、過剰なスラグが見られたり、トーチの点火ミスなどの問題がある場合にのみ推奨されます。
ステンレス
シールドキャップシールドノズルリテイニングキャップ ノズル 渦巻きリング 電極 水管
800 アンペア - ステンレス - 4 インチ以上の板厚
| アンペア数 | シールドキャップ | シールド | ノズルリテイニングキャップ | ノズル | 渦巻きリング | 電極 | 水管 |
|---|---|---|---|---|---|---|---|
| 45 A | 220747 | 220202 | 220755 | 220201 | 220180 | 220308 | 220340 |
| 60 A HDi | 220747 | 220815 | 220814 | 220847 | 220180 | 220339 | 220340 |
| 80 A | 220747 | 220338 | 220755 | 220337 | 220179 | 220339 | 220340 |
| 130 A | 220747 | 220198 | 220755 (H35) 220756 (N2) |
220197 | 220179 | 220307 | 220340 |
| 200 A | 220637 | 220762 | 220758 | 220343 | 220342 | 220307 | 220340 |
| 260 A | 220637 | 220763 | 220758 | 220406 | 220405 | 220307 | 220340 |
| 400 A | 220637 | 220707 | 220712 | 220708 | 220405 | 220709 | 220571 |
| 130 A 開先 | 220637 | 220738 | 220739 | 220656 | 220179 | 220606 | 220571 |
| 260 A 開先 | 220637 | 220738 | 220739 | 220607 | 220405 | 220606 | 220571 |
| 400 A 開先 | 220637 | 220707 | 220712 | 220708 | 220405 | 220709 | 220571 |
アルミ
シールドキャップ シールドノズルリテイニングキャップ ノズル 渦巻きリング 電極 水管
400 アンペア - アルミ消耗部品 - 4 インチ以上の板厚
| アンペア数 | シールドキャップ | シールド | ノズルリテイニングキャップ | ノズル | 渦巻きリング | 電極 | 水管 |
|---|---|---|---|---|---|---|---|
| 45 A | 220747 | 220202 | 220756 | 220201 | 220180 | 220308 | 220340 |
| 130 A | 220747 | 220198 | 220755 (H35) 220756 (エア) |
220197 | 220179 | 220307 (H35) 220181 (エア) |
220340 |
| 200 A | 220637 | 220762 | 220759 | 220346 | 220342 | 220307 | 220340 |
| 260 A | 220637 | 220763 | 220758 | 220406 | 220405 | 220307 | 220340 |
| 400 A | 220637 | 220707 | 220712 | 220708 | 220405 | 220709 | 220571 |
HPR400XD 標準消耗部品スターターキット
お使いの HPR400XD システムに合わせてデザインされた Hypertherm 消耗部品キットには、システムを立ち上げ、切断を開始するのに必要なすべての消耗部品と付属品が含まれています。軟鋼またはステンレス/アルミ消耗部品スターターキットのいずれかが選べます。
| キットタイプ (MS) | HPR400XD 軟鋼スターターキット (400 A 以下) |
|---|---|
| キット部品番号 | 228367 |
| 説明 | キットには、400 A 以下で軟鋼を切断するのに必要なすべての消耗部品と付属品が含まれています。 |
| キットタイプ (AL/SS) | HPR400XD アルミとステンレス用スターターキット (400 A 以下) |
|---|---|
| キット部品番号 | 228368 |
| 説明 | キットには、400 A 以下でアルミとステンレスを切断するのに必要なすべての消耗部品と付属品が含まれています。 |
