Technologie au jet d’eau

La coupe au jet d’eau est un processus basé sur l’érosion, qui utilise des pressions d’eau extrêmement élevées (4 137 bar ou plus) pour couper des matériaux. Utilisés avec ou sans abrasif, les systèmes au jet d’eau excellent dans la coupe très précise d’une vaste plage de matériaux, sans zone affectée par la chaleur.

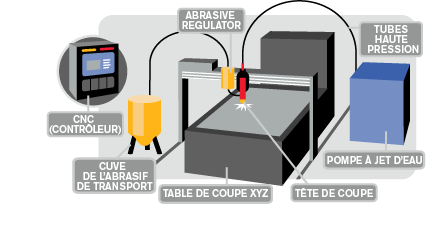

Composants du système à jet d’eau

• Pompe à jet d’eau – source d’eau à haute pression

• Régulateur d’abrasif

• Logiciel d’imbrication

• Contrôleur

• Table de coupe

• Tête de coupe – offert pour les versions avec abrasif ou uniquement avec eau

• Consommables

  • Orifices – diamants ou rubis

  • Buses

• Kits de remplacement

• Équipement pris en compte

• Stockage de l’abrasif en gros – transfère l’abrasif vers le régulateur d’abrasif

• Recyclage de l’eau de coupe en circuit fermé – pour la coupe de matériaux dangereux ou le recyclage de l’eau

• Recyclage de l’abrasif – peut récupérer environ 50 à 70 % de l’abrasif pour le réutiliser

• Système d’osmose inverse – MDT < 250 parties par million (si plus élevé, l’eau peut être purifiée afin d’allonger la durée de vie des composants)

• Système d’élimination de l’abrasif – système à l’intérieur du réservoir transférant l’abrasif utilisé dans le hacheur

Logiciel de coupe au jet d’eau

Le logiciel de coupe au jet d’eau est utilisé pour la programmation de la machine de coupe. Le logiciel du constructeur de systèmes (OEM) peut être fourni avec la machine, mais dans la plupart des cas les fabricants souhaitent un logiciel différent, généralement appelé logiciel d’imbrication CAO/FAO, qui peut offrir des caractéristiques supplémentaires et a l’avantage de pouvoir programmer plusieurs marques et modèles de machines.

Certains types de logiciels d’imbrication CAO/FAO pour coupe au jet d’eau peuvent contrôler et établir automatiquement presque tous les aspects de l’opération de coupe au jet d’eau. Par exemple, le logiciel ProNest^® d’Hypertherm Associates prend en charge les paramètres tels le débit et le contrôle de l’abrasif, les commandes de saignée, les vitesses de coupe, les hauteurs de coupe, les types de perçage (par ondulation, dynamique, stationnaire ou circulaire), les hauteurs de perçage, la durée et la pression. Toutes ces tâches sont effectuées pour simplifier le travail de l’opérateur et augmenter la productivité.

Le logiciel de coupe au jet d’eau offre généralement d’autres fonctionnalités, dont :

• Calculateur de vitesse d’alimentation du jet d’eau dynamique

• Évitement des collisions

• Coupe de ligne conjointe

• Imbrication autour des défauts du matériau

• Sélection de couleur 2D CAO pour la qualité du jet d’eau

• Couleurs de qualité du jet d’eau affichées sur l’imbrication

• Points de liage des pièces

• Ajustement de la vitesse

Les catégories du jet d’eau

• Abrasif

  • Pierre dure (arêtes vives) – utilisée pour les matériaux durs

  • Alluvial (arêtes arrondies) – utilisé pour les matériaux moins durs

• Non abrasif

  • Applications uniquement à l’eau – utilisées pour les matériaux souples

Applications au jet d’eau

• Où les zones affectées par la chaleur ne sont pas possibles

• Lorsque les opérations secondaires ne sont pas souhaitées

• Situations dans lesquelles le type de matériau est très variable (par ex. ateliers)

• Application nécessitant des tolérances limitées (+/– 0,013 cm)

• Pour la coupe de caractéristique fine

• Coupe de matériaux très épais (plus de 5,08 cm ou 2 po)

Industries et secteurs suivants :

• Agriculture

• Militaire et défense

• Médical

• Énergie

• Architecture

• Aéronautique
